一文让你深入理解 Kubernetes 中的 Service 资源对象

介绍

在Kubernetes 集群中， Service是一个抽象的概念。它通过一个虚拟的IP的形式(VIPs)，映射出来指定的端口，通过代理客户端发来的请求转发到后端一组Pods中的一台（也就是endpoint）。这样的好处呢？显而易见，在Kubernetes中用到的管理微服务的常用的到的类型就是deployment， 里面有个参数replicas 来管理整个deployment里面Pod的生命周期，因为有容器的销毁和生成导致Pod IP也就是动态变化的。而Service做为客户端和Pod（backends）中间的代理层，并抽象一个clusterIP的虚拟IP ，集群内部都可以通过这个IP访访问到具体Pod的服务。

Service在 Kubernetes 版本迭代中，有过几次变更。

在 Kubernetes v1.0 中开始使用 user space proxy mode （用户空间代理态代理模式）。

Kubernetes v1.1 增加了iptables 代理模式。

Kubernetes v1.2 默认把IPtables 当成kube-proxy 的代理模式。

在 Kubernetes v1.8 增加了性能更强劲的ipvs proxy mode。

kube-proxy作用

在Kubernetes中，Service的Cluster IP实现数据报文请求的转发，都离不开在node上部署的比较重要的一个组件kube-proxy。

总结来说kube-proxy实现的主要有几点作用。

• 实时watching Kubernetes kube-API ,获取建立Service的建立、升级信息，增加或者删除backend Pod 信息，来获取Pod 和 vip的映射关系。
• 维护本地Netfilter 、 iptables、 IPVS 内核组件，通过修改和更新Netfilter，iptables，IPVS 规则，来实现数据报文的转发规则；
• 实现每个node上 clusertIP的发布和路由为维护；
• 构建路由信息，通过转发规则转发报文到VIPs对应的Pod。

Userspace 和 Kernelspace

说到kube-proxy 能操作iptables 和 netfilter 进行路由的变更和包的转发操作。

我们需要弄清楚两个概念：Userspace（用户空间） 和 Kernelspace（内核空间）。

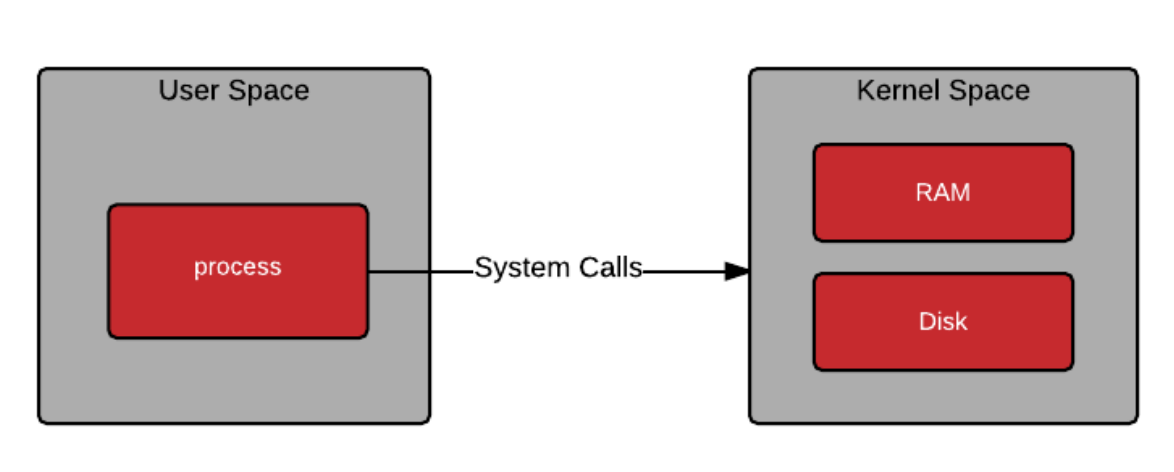

在Linux 系统中，内存被分成两个不同的区域：Userspace、Kernelspace。

Userspace值得是，在操作系统中，用户安装的所有的软件和并启动的进程的服务。

Kernelspace是值得是在操作系统中，能执行命令，提供操作系统的底层服务的能力。

Userspace 需要操作系统的资源时，例如为计算指令需要请求占用CPU time 、操作磁盘的I/O,或者fork一个程序进程等。都需要call   Kernel 请求资源服务。

通常，Kernelspace模块和进程比Userspace进程快得多，因为它们直接与系统硬件交互。如果了解更深入，这里有redhat的的一篇文章。

service 三种类型

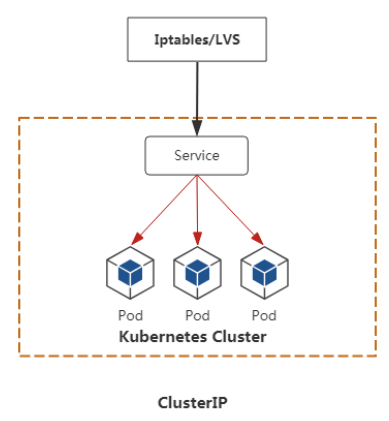

• ClusterIP：默认，分配一个集群内部可以访问的虚拟IP（VIP）

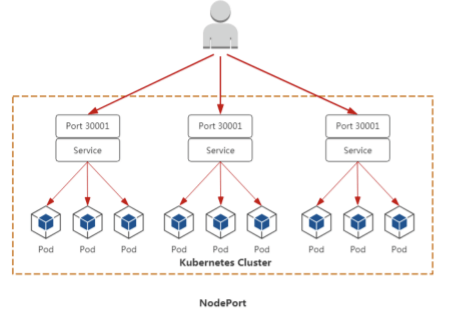

• NodePort：在每个Node上分配一个端口作为外部访问入口

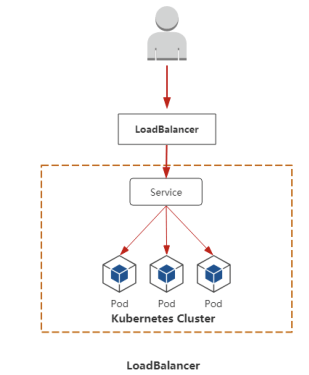

• LoadBalancer：工作在特定的Cloud Provider上，例如Google Cloud，AWS，OpenStack

kube-proxy三种模式

在K8s中，kube-proxy有三种模式在实现虚拟IP、路由信息和报文转发。

• userspace 代理模式
• iptables 模式
• IPVS 模式

我们分别对着三种模式进入细节的讨论。

Userspace Proxy Mode

在userspace 模式下，kube-proxy 就是一个反向代理的功能，对userspace 的报文封装往 kernelspace 转发，主要是处理路由规则下发、包转发规则、负载均衡功能，所以kube-proxy会在网络流量比较高时，数据报文传输比较高的情况下，kube-proxy会频繁在userspace和kernelspace来回进行上下文切换。

在这个模式下，kube-proxy 主要有这么几步来实现实现报文转发：

• 通过watching kubernetes集群 cluster API， 获取新建、删除Service或者Endpoint Pod指令。
• 获取建立新ClusterID的Service时，kube-proxy在本地node上开放随机端口，基于服务的“SessionAffinity”策略选择要转发到 backend Pod。
• kube-proxy会安装iptables规则，以拦截到Services的VIPs和Services端口的流量，并将该流量重定向到在上述步骤中打开的主机端口。
• 当重定向的流量获取到node端口时，kube-proxy 作为一个负载均衡，把流量分发到后端的backend。选择后端Pod的默认方式负载均衡是轮询。

从VIP转发流量重定向到到node上的随机端口，进行netfilter 包过滤；再回Userspace进行负载均衡转发；在这个Userspace这个模式下，没有用到iptables的路由规则，kube-proxy在这个过程中多次进行 Userspace 和kernelspace 的切换，因此Userspace 模式对性能损耗比其它两个方式要大。

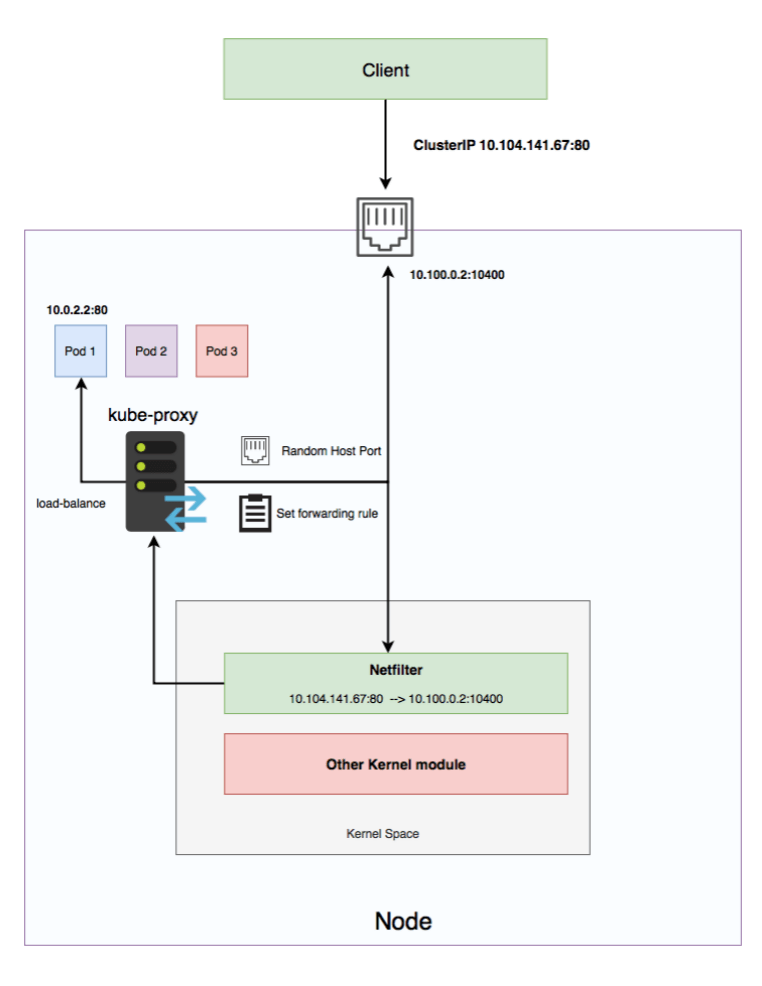

当clusetr iP建立的时候，kube-proxy 就在本地node物理网卡上，生成一个随机端口，并建立了一条从 VIPs到node物理网卡IP上随机端口的netfiters规则。有请求包文转发到这个端口上的时候，kube-proxy 选择一个Pod并转发报文。

Iptables Proxy Mode

基于userspace 模块性能原因，在 Kubernetes v1.2 以后，Iptables模式为Services的默认代理模式。在iptables 代理模式中，kube-proxy不在作为反向代理的在VIPs 和backend Pods之间进行负载均衡的分发。这个工作放给工作在四层的iptables来实现。iptables 和netfilter紧密集成，密切合作，都在kernelspace 就实现了包的转发。

在这个模式下，kube-proxy 主要有这么几步来实现实现报文转发：

• 通过watching kubernetes集群 cluster API， 获取新建、删除Services或者Endpoint Pod指令。

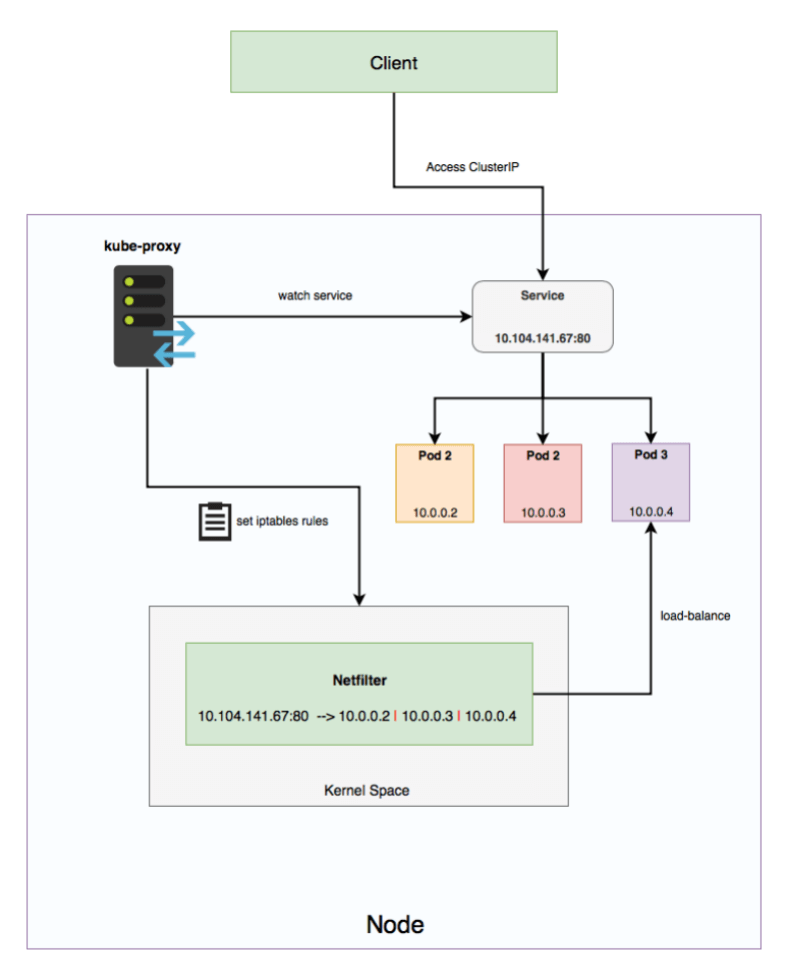

• kube-proxy 在node上设置iptables规则，当有请求转发到Services的 ClusterIP上后，会立即被捕获，并重定向此Services对应的一个backend的Pod。
• kube-proxy会在node上为每一个Services对应的Pod设置iptables 规则，选择Pod默认算法是随机策略。

在iptables模式中，kube-proxy把流量转发和负载均衡的策略完全委托给iptables/netfiter 来做，这些转发操作都是在kernelspace 来实现，比userspace 快很多。

在iptables 中kube-proxy 只做好watching API 同步最新的数据信息这个角色。路由规则信息和转发都放在了kernelspace 的iptables 和netfiter 来做了。但是，这个这个模式不如userspace模式的一点是，在usersapce模式下，kube-proxy做了负载均衡，如果选择的backend 一台Pod没有想要，kube-proxy可以重试，在iptables模式下，就是一条条路由规则，要转发的backend Pod 没有响应，且没有被K8S 摘除，可能会导致转发到此Pod请求超时，需要配合K8S探针一起使用。

IPVS proxy mode

IPVS是LVS一个组件，提供高性能、高可靠性的四层负载均衡器。IPVS 是IP Virtual Server的简写。IPVS构建在netfilter上，作为Linux 内核的一部分，从传输层实现了负载均衡。IPVS能直接转发 基于Services的TCP 和UDP到真实服务器。IPVS能直接构建一个VIPs 并通过负载均衡算法，把请求转发到backend Pod。可能会将IPVS视为Linux内核负载平衡器，类似于kube-proxy在用户空间模式下所做的工作。

我们都知道，在Linux 中iptables设计是用于防火墙服务的，对于比较少规则的来说，没有太多的性能影响。但是对于，一个K8S集群来说，会有上千个Services服务，当然也会转发到Pods，每个都是一条iptables规则，对集群来说，每个node上会有大量的iptables规则，简直是噩梦。

同样IPVS可以解决可能也会遇见这样大规模的网络转发需求，但是IPVS用hash tabels来存储网络转发规则，比iptables 在这上面更有优势，而且它主要工作在kernelspace，减少了上下文切换带来的开销。

kube-proxy和IPVS在配置网络转发中，有这么几步：

• 通过watching kubernetes集群 cluster API， 获取新建、删除Services或者Endpoint Pod指令，有新的Service建立，kube-proxy回调网络接口，构建IPVS规则。
• 同时，kube-proxy会定期同步 Services和backend Pods的转发规则，确保失效的转发能被更新修复。
• 有请求转发到后端的集群时，IPVS的负载均衡直接转发到backend Pod。

IPVS支持的负载均衡算法有这么几种：

• rr: 轮询
• lc: 最小连接数
• dh: 目的地址hash
• sh: 源地址hash
• sed: 最短期望延迟
• nq: 无须队列等待

在node上通过 “–ipvs-scheduler”参数，指定kube-proxy的启动算法。

总的来说，Kubernets的Service组件，越来越完善，性能也越来越高。至少现在，我们看到已经加入了四层的转发策略，在实际运用中，很多公司都有自己的接入层和中间API的网关，可以解决转发和流量调度；Pod服务注册通过调用服务中心也解决了对于后端Pod异常的监控检查功能。当然我们也希望尽量复用Kubernets技术和组件，降低服务的可维护性。
